Моечно-дезинфекционная машина CISA OCEAN WCO

Моечно-дезинфекционная машина CISA OCEAN WCO

Моечно-дезинфекционная машина CISA OCEAN WCO

Цена:
по запросу
Количество
Описание и технические характеристики

МОДЕЛЬ CISA OCEAN WCO

Размеры камеры (ширина × длина × высота)

900 × 2000 × 1550

Общие размеры (ширина × длина × высота)

2750 × 2700 × 1950

Объём камеры

2790 литров

РАЗМЕРЫ/ КОЛИЧЕСТВО ЕДИНИЦ ЗАГРУЗКИ

Одна тележка с максимальными размерами (ширина × длина × высота): 850 × 1800 × 1400

Одна тележка для 20 контейнеров, соответствующая стандартам ISO.

Одна тележка для решётчатых корзин с размерами (ширина × длина × высота):

850 × 1800 × 1400

Широкий ассортимент моечно-дезинфекционных установок для использования в больницах и лабораториях, для дезинфекции хирургических инструментов, анестезиологических и дыхательных устройств, больничных принадлежностей, стеклянной посуды, контейнеров, обуви для операционных и других предметов, требующих высококачественной дезинфекции.

Для чего нужны моечно-дезинфекционные установки?

Компания CISA выпускает широкий ассортимент моечно-дезинфекционных установок и дополнительного оборудования к ним, предназначенных для проведения термохимической дезинфекции с целью снижения риска заражения инфекционными болезнями.

Перед проведением стерилизации, необходимо выполнить следующие процедуры:

  • Обеспечить безопасность для пациентов и персонала, путём контроля и предотвращения контакт с загрязнёнными предметами.
  • Провести повторную обработку изделий медицинского назначения, требующих высококачественной дезинфекции.
  • Обеспечить уменьшение количества микроорганизмов, присутствующих на поверхности предметов.
  • Удалить кровь, слюну и биологические ткани.
  • Снизить микробиологическую нагрузку перед проведением стерилизации.
  • Удалить остатки грязи и крови, препятствующие эффективной стерилизации.
  • Обеспечить безопасность персонала, работающего в чистой зоне, а также целостность упаковки и надлежащую подготовку загрузки.

Ассортимент моечно-дезинфекционных установок

Моечно-дезинфекционные установки производства компании CISA подразделяются на следующие серии (с учётом условий их применения):

S: моечно-дезинфекционные установки малого размера.

M: моечно-дезинфекционные установки среднего размера.

K: моечно-дезинфекционные установки большого размера.

W: моечно-дезинфекционные установки очень большого размера.

T: моечно-дезинфекционные установки туннельного типа.

Предварительная мойка и предварительное ополаскивание

Предварительная мойка представляет собой важную фазу цикла, проводимую с целью удаления грязи, остатков крови, слюны и тканей; моющее действие осуществляется механическим способом с использованием стерилизованной воды под высоким давлением, и специальных подставок, дающих возможность добраться до всех точек, даже тех, которые трудно достичь с помощью ручной мойки. Качество этого этапа является основополагающим для следующего этапа стерилизации.

Дезинфекция

Дезинфекция может быть, либо тепловой (для термостойких материалов), и/ или термохимической для материалов, чувствительных к нагреванию.

Все моечно-дезинфекционные установки производства компании CISA оснащены устройства для проведения обоих вышеуказанных видов дезинфекции, что даёт возможность расширить диапазон применения установок. Все установки в ассортименте способны выполнять циклы с различными значениями температуры и продолжительности дезинфекции.

Заключительное ополаскивание сушка

Заключительное ополаскивание представляет собой второй по важности этап после дезинфекции. Для заключительного ополаскивания рекомендуется применять деминерализованную (или сопоставимую по степени очистки) воду, чтобы защитить материал.

Сушка

Сушка - это важный этап, который следует за заключительным ополаскиванием. Качество сушки обеспечивается с помощью мощной нагревательной системы и оптимальной циркуляции предварительно профильтрованного воздуха в кратчайшие сроки для быстрого проведения высокоскоростной дезинфекции. Фильтрация воздуха осуществляется через фильтр с размером пор 0,2 микрон.

Смазка и полировка

В моечные установки компании CISA может встраиваться (в качестве дополнительного оборудования) система смазки и полировки инструментов на последнем этапе процесса.

Моечно-дезинфекционные установки серии kf(вместимостью 15 решётчатых корзин, соответствующих стандарту din) для ЦСО (центрального стерилизационного отделения).

Моечно-дезинфекционные установки производства компании CISAиспользуются для стерилизации в ЦСО изделий медицинского назначения, таких, как:

  • Хирургические инструменты, размещённые в решётчатых корзинах модели ST. Между каждым уровнем решётчатых корзин, а также в верхней и нижней части камеры установлены вращающиеся струйные насадки.
  • Анестезиологическое и ингаляционное оборудование, размещённые в решётчатых корзинах модели AN, оснащённых устройствами для подключения промывочных шлангов к каждому контуру (в сборе) пациента, включая шланги, дыхательные мешки, маски, направляющие проводники для манипуляций в дыхательных путей и др.
  • Контейнеры и предметы больничного обихода, такие, как кюветы, почкообразные лотки, сосуды и др., размещённые в решётчатых корзинах модели CO.
  • Полые инструменты и устройства, жёсткие эндоскопы и микроинструменты,  размещённые в решётчатых корзинах модели MIC.
  • Обувь для операционных залов, размещённые в решётчатых корзинах модели ZO.
  • Изделия из стекла, размещённые в решётчатых корзинах модели GL.
  • Другие предметы.

Варианты исполнения и монтаж

Все установки могут выпускаться, как в однодверном, так и в  двухдверном (проходном) вариантах исполнения. Вариант исполнения с двумя дверями является наиболее подходящим для современных ЦСО, поскольку обеспечивает разделение рабочего пространства на «грязную» и «чистую» зоны. Установки изготавливаются в соответствии с европейскими нормативными требованиями, в том числе, стандартом ENI5883-1/-2 и соответствующими международными стандартами.

Установки оснащены компьютеризированными системами управления с ПЛК, и характеризуются высоким качеством компонентов, обеспечивающим наилучшую производительность и максимальную надёжность.

В конструкции установки используются материалы высочайшего качества, способствующие достижению оптимального уровня гигиены, и отличающиеся высокой прочностью и лёгкостью очистки.

Установки проектируются с дружественным интерфейсом для операторов и в полном соответствии с требованиями по защите окружающей среды и созданию рабочей среды с низким шумовым уровнем.

Монтаж установки и её техническое обслуживание характеризуются лёгкостью и чёткостью выполняемых операций (простой монтаж, отличающийся лёгкостью позиционирования установки и подключением магистральных инженерных сетей.)

Установки отличаются компактностью конструкции и небольшими габаритами в сравнении с объёмом рабочего пространства.

Моечная камера

Моечная камера целиком изготовлена из нержавеющей стали марки AISI 316. Форма камеры изогнута, что обеспечивает эффективный дренаж и лёгкую очистку. На заключительном этапе отделки, внутренние поверхности камеры обрабатываются абразивной шкуркой типа «скотч-брайт» и подвергаются электролитической полировке для получения поверхности с шероховатостью менее 0,28 микрон, характеризующейся высокой устойчивостью к коррозионному воздействию.

Нагреватели, обеспечивающие поддержание установленной температуры воды, находятся на дне камеры, где они защищены металлическим фильтром. Другой защитный металлический фильтр, размещенный на нижнем уровне камеры, защищает резервуар от любых предметов, которые могут попасть внутрь камеры и блокировать циркуляцию воды.

Конструкция верхней части камеры обеспечивает сток капель образуемого конденсата непосредственно в нижнюю часть резервуара.

Моечная камера оснащена галогеновыми лампами, которые расположены в верхней части камеры и герметично закрыты жаропрочным и кислотоупорным стеклом.

Конструкция

Все внутренние детали имеют идеально закругленные края. Рама, передние, боковые и задние панели изготовлены из нержавеющей стали. Все регулирующие клапаны, гидравлические контуры и трубопроводы также изготовлены из нержавеющей стали.

Для обеспечения изоляции и сохранения надлежащего теплового КПД используется нетоксичная, огнестойкая некрошащаяся монтажная пена, отличающаяся чрезвычайно низкой теплопроводностью.

Основание сливного устройства может быть изготовлено, по дополнительному заказу, из нержавеющей стали, что обеспечит более эффективное предотвращение протечек воды.

Конструкция двери, её перемещение и герметизация

Установки укомплектованы дверями, изготовленными из термостойкого закалённого стекла, заключённого в раму из нержавеющей стали марки AISI 316, что обеспечивает возможность визуального контроля над процессом мойки. Двери автоматически перемещаются по вертикали (тип SV) с помощью пневматического или механического устройства, управляемого с помощью сенсорного экрана. Вариант исполнения с двумя дверями предусматривает наличие предохранительного замка, предотвращающего одновременное открытие обеих дверей, во избежание перекрёстного загрязнения.

Двери оснащены уплотнениями, обеспечивающими их идеальное прилегание на всём протяжении рабочего цикла.

Варианты исполнения с одной дверью (1P) и двумя дверями (2P) могут удовлетворить любые требования, предъявляемые к оборудованию ЦСО.

Корпус трубопроводы гидравлической системы

В корпус установки вмонтированы моечная камера и её компоненты. Передние и боковые панели изготовлены из нержавеющей стали. Температура на внешней поверхности панелей не превышает 55°C, что предотвращает потерю тепла из рабочего пространства камеры. Передние панели для обеих сторон установки («грязной» и «чистой») крепятся на петлях и запираются специальным ключом.

Трубопроводы гидравлической системы

Трубопроводы гидравлической системы и их компоненты изготавливаются из специальной нержавеющей стали марки AISI 316. Все питающие и сливные магистрали соединены гибкими шлангами, изготовленными из нержавеющей стали.

Подключение трубопроводов гидравлической системы

Мойка должна быть подключена к трубопроводам с холодной, горячей и очищенной водой, используемой для удаления остатков грязи и нечистот без причинения вреда предметам, загружаемым в мойку.

Мойка оснащена предохранительным устройством для контроля уровня воды в моечной камере, которая также управляет автоматической подачей воды. Это необходимо для подачи оптимального объёма воды, необходимой для надлежащего функционирования вращающихся разбрызгивающих насадок. Все разъёмы для подключения к трубопроводам с холодной, горячей и очищенной водой оснащены электромагнитными или пневматическими клапанами управления.

Все разъёмы для подключения к трубопроводам с водой и главный сток дренажной системы защищены фильтрами для воды, изготовленными из нержавеющей стали. Все трубопроводы с холодной, горячей и очищенной водой монтируются независимо друг от друга и оснащаются специальными устройствами, предотвращающими возникновение какого-либо обратного выброса воды в основную магистраль водоснабжения, что позволяет предотвратить перекрёстное загрязнение. Вся гидравлическая цепь оснащена дренажными точками для обеспечения эффективной, безопасной и надёжной подачи воды.

Техническое обслуживание

Компания CISA при проектировании установок уделяет пристальное внимание вопросам технического обслуживания, добиваясь оптимального расположения внутренних узлов, деталей и трубопроводов с целью облегчения доступа внутрь для технического персонала.

Загрузка

Загрузка моечно-дезинфекционной установки может быть выполнена с передней её стороны, с помощью внешней тележки на колёсиках, специально разработанной для этой цели. Решётчатые корзины тележки оснащены специальными разъёмами, обеспечивающими их лёгкую и плавную фиксацию при поступлении внутрь камеры.

Циркуляционные водяные насосы

Показатели максимальной производительности водяного насоса определяют качество работы любой дезинфекционной установки.

Водяные насосы моечно-дезинфекционных установок серии K (большого размера) характеризуются высокой производительностью, составляющей 1200 л/ минуту для модели 155, тогда, как более крупные модели оснащаются двумя водяными помпами производительностью 1200 л/ минуту каждая. Один из этих насосов подключается к верхнему и нижнему разъёмам моечной камеры, а другой используется для внутренней рециркуляции.

Дозирующие насосы и дозирование химических реагентов

Дозирующие насосы используются для добавления химикалий во время осуществления цикла. Дозирующие насосы могут быть заранее настроены на применение различных химических веществ в условиях открытой системы, с использованием проверенных химических реагентов. Модель 155 серии K оснащена четырьмя дозирующими насосами, а модель 104 - тремя.

Также возможно оснащение установок дополнительными дозирующими насосами.

Контейнеры с химическими реагентами могут устанавливаться внутри моечной установки, или она может напрямую соединяться с централизованной системой обеспечения химикалиями. Каждый контейнер оснащён датчиком для определения минимально допустимого уровня химического реагента, который подаёт сигналы тревоги в тех случаях, когда контейнер скоро опустеет или в нём остался объём химического реагента, недостаточный для использования в течение выбранного цикла.

Оборудование для сушки

В фазу сушки удаляется весь конденсат и водяной пар из моечной камеры, а сама загрузка эффективно высушивается внутри камеры.

Модуль сушки состоит из фильтра предварительной очистки и высокоэффективного фильтра с размером пор 0,2 микрон, вентилятора и нагревателя воздуха, осуществляющих подачу стерильного горячего воздуха. Установка может быть оснащена вторым модулем для сокращения продолжительности сушки. Все модули укомплектованы средствами защиты от перегрева, и обеспечивают эффективную сушку в короткие сроки.

Способы нагревания

Нагревание воды в моечно-дезинфекционных установках может осуществляться различными способами:

(E) - встроенный электронагреватель;

(V) - внешний источник пара из централизованной больничной сети («больничный пар»); (EV) - комбинация (E) и (V), позволяющая пользователю выбрать тип нагрева: внутренний (Е) или внешний (V) с сенсорной панели без изменений аппаратных настроек.

Электрический щит

Электрический щит со степенью защиты IP55 установлен внутри корпуса моечной установки.

Установленный на телескопических направляющих, электрощит легко выдвигается. И, таким образом, можно выполнять его техническое обслуживание со стороны передней части установки.

Панель управления

Панель управления, установленная на передней части установки, содержит все компоненты, необходимые для управления установкой в процессе её работы.

Степень наружной защиты панели управления - IP22, а внутренней - IP54.

Система управления

Устройство в целом контролируется электронной программируемой логической системой (ПЛК), которая обеспечивает выполнение цикла, контроль параметров и верификацию показателей технологической безопасности. Блок управления включает в себя устройство ввода данных, микропроцессор и запоминающее устройство, а также карту памяти с электронно-стираемым программируемым постоянным запоминающим устройством с возможностью осуществления внешнего взаимодействия, в том числе, подключения к внешнему запоминающему устройству (порт последовательного ввода-вывода данных RS232C/ RS485 по дополнительному заказу) и карты системы контроля входных данных для цифрового устройство вывода данных.

Срок службы аккумуляторной батареи составляет 10 лет.

Регулирование температуры соответствует европейским стандартам. Система обеспечивает подачу звуковых и визуальных сигналов тревоги с указанием различных уровней опасности. Система управления поддерживает высокий уровень эксплуатационной безопасности, как для оператора, так и для установки.

Панель управления на стороне загрузки

Панель управления состоит из следующих компонентов:

  • цветной сенсорный экран, в качестве пользовательского интерфейса;
  • термопринтер;
  • кнопки для управления дверью;
  • аварийная кнопка;
  • кнопка аварийной остановки;
  • переключатель ON/OFF («ВКЛЮЧЕНО/ ВЫКЛЮЧЕНО») для включения и выключения установки.

Интерактивный сенсорная панель/ дисплей

На сенсорной панели/дисплее с 7-дюймовым сенсорным экраном имеются разные страницы управления и отображения, предназначенные для разных целей:

  • Главное меню.
  • Библиотека циклов.
  • Отображение параметров цикла.
  • Данные, касающиеся функционирования установки (код оператора, серия и т. д.).
  • Общая готовность установки к началу цикла.
  • Управление процессами.
  • Плановое профилактическое техническое обслуживание.
  • Инструкции по обслуживанию и устранение неполадок.
  • Индикация сигнала тревоги и хронология подачи сигналов.
  • Дата и время проверки.
  • Отображение физических параметров (температуры и давления).
  • Сведения о состоянии установки (состояние дверей, температура и т. д.).
  • Контроль уровня доступа оператора с настраиваемым уровнем доступа.
  • Страницы данных последовательного выполнения установленного режима цикла.
  • Калибровка и технические страницы (защищено паролем).
  • Программирование новых циклов или модификация стандартного цикла (защищено паролем).
  • Выбор способа нагревания.
  • Ручной переход к следующему этапу.

Можно предварительно выбирать язык сенсорного экрана для установок различного назначения.

Панель управления на стороне загрузки (вариант исполнения 2p - с двумя дверями)

Панель управления на «чистой» стороне состоит из следующих компонентов:

  • кнопки для управления дверью;
  • аварийная кнопка;
  • кнопка аварийной остановки;
  • индикаторы состояния процесса и подачи сигналов.

Циклы мойки и дезинфекции

Предварительно запрограммированные циклы:

1. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (BGA).

2. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (n.V.).

3. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (S.V.).

4. Цикл мойки и термической дезинфекции микроинструментов при температуре 93°C в течение 10 минут.

5. Цикл мойки и термической дезинфекции инструментов, используемых для проведения анестезиологических процедур, при температуре 65°C.

6. Цикл мойки и термической дезинфекции обуви при температуре 65°C.

7. Цикл мойки и термической дезинфекции контейнеров при температуре 93°C в течение 10 минут (BGA).

8. Цикл мойки и термической дезинфекции контейнеров при температуре 93°C в течение 10 минут (n.V.).

9. 15 циклов, программируемых по желанию заказчика (с открытыми параметрами).

10. Цикл промывания и дезинфекции системы внутренних трубопроводов и процедура самоочистки.

Встроенный принтер

Термопринтер предназначен для документирования параметров и сообщений, в том числе, о завершении цикла.

Данные, указанные на распечатке, включают количество циклов, параметры основного процесса и конечного этапа, дату, время, результат проведения цикла, код оператора, код загружаемой серии и т.п.

Сертификаты качества и безопасности

Моечно-дезинфекционные установки производства компании CISAсоответствуют требованиям стандартов ISO EN 15883-1 и ISO EN15883-2, а также применимых стандартов, включая ISO EN 61010-1, ISOEN 61010-2-041 и ISOEN 60204-1. Установки также маркируются знаком CE, указывающим на соответствие требованиям Директивы 93/42/ЕЭС «Об устройствах медицинского назначения».

Конденсатор (по дополнительному заказу)

Во время фазы дренажа, прежде, чем воздух попадет в камеру, будет активирован теплообменник для осушения воздуха.

Охлаждающее устройство, работающее в режиме закрытой циркуляции, осуществляет конденсацию пара, поступающего из моечной камеры, непосредственно в главную сливную трубу дренажного устройства. Наличие конденсатора устраняет потребность в вентиляции или в выпускном патрубке.

Оборудование для загрузки и выгрузки в установках серии K

Решётчатые корзины для инструментов.

Решётчатые корзины для анестезиологического и ингаляционного оборудования.

Решётчатые корзины для контейнеров.

Решётчатые корзины для полых инструментов, жёстких эндоскопов и микроинструментов.

Решётчатые корзины для хирургической обуви.

Решётчатые корзины для молочных бутылок.

Решётчатые корзины для стеклянной посуды (модели GL-10 и GL-15).

Электрифицированные тележки на колёсиках, предназначенные для загрузки/ выгрузки.

Ручные тележки на колёсиках, предназначенные для загрузки/ выгрузки.

Решётчатые корзины модели CO: CO-10 и CO-15.

Решётчатые корзины модели ZO: ZO-10 и ZO-15.

Решётчатые корзины модели AN: AN-10 и AN-15.

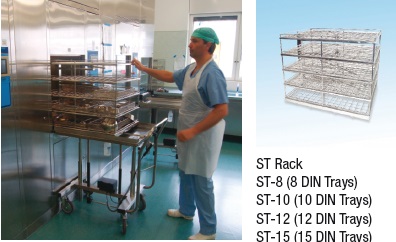

Решётчатые корзины модели ST: ST-8 (8 лотков, соответствующих стандарту DIN), ST-10 (10 лотков, соответствующих стандарту DIN), ST-12 (12 лотков, соответствующих стандарту DIN), ST-8 (8 лотков, соответствующих стандарту DIN), ST-15 (15 лотков, соответствующих стандарту DIN).

Решётчатые корзины модели MIC: MIC-10 и MIC-15.

Решётчатые корзины модели BI.

Тележка на колёсиках, предназначенная для загрузки/ выгрузки, с фиксированной высотой.

Тележка на колёсиках, предназначенная для загрузки/ выгрузки, с регулируемой высотой.

Модель

155

305

Максимальное количество решётчатых корзин (соответствующих стандарту DIN)

15

30

Вместимость (литры)

360

720

Размеры камеры (ширина × высота × длина)

630 × 680 × 840

1200 × 2000 × 1062

Общие размеры установки (ширина × высота × длина)

630 × 680 × 1680

1200 × 2000 × 1910





















Моечно-дезинфекционные установки серии m (вместимостью 10 решётчатых корзин, соответствующих стандарту din) для цсо (центрального стерилизационного отделения).

Моечно-дезинфекционные установки производства компании CISA используются для стерилизации в ЦСО изделий медицинского назначения, таких, как:

  • Хирургические инструменты, размещённые в решётчатых корзинах модели ST. Между каждым уровнем решётчатых корзин, а также в верхней и нижней части камеры установлены вращающиеся струйные насадки. Допускается загрузка от 8 до 30 лотков, соответствующих стандарту DIN.
  • Анестезиологическое и ингаляционное оборудование, размещённые в решётчатых корзинах модели AN, оснащённых устройствами для подключения промывочных шлангов к каждому контуру (в сборе) пациента, включая шланги, дыхательные мешки, маски, направляющие проводники для манипуляций в дыхательных путей и др.
  • Контейнеры и предметы больничного обихода, такие, как кюветы, почкообразные лотки, сосуды и др., размещённые в решётчатых корзинах модели CO.
  • Полые инструменты и устройства, жёсткие эндоскопы и микроинструменты,  размещённые в решётчатых корзинах модели MIC.
  • Обувь для операционных залов, размещённые в решётчатых корзинах модели ZO.
  • Изделия из стекла, размещённые в решётчатых корзинах модели GL.

Варианты исполнения и монтаж

Все установки могут выпускаться, как в однодверном, так и в  двухдверном (проходном) вариантах исполнения. Вариант исполнения с двумя дверями является наиболее подходящим для современных ЦСО, поскольку обеспечивает разделение рабочего пространства на «грязную» и «чистую» зоны. Установки изготавливаются в соответствии с европейскими нормативными требованиями, в том числе, стандартом ENI 5883-1/-2 и соответствующими международными стандартами гигиены и безопасности.

Установки оснащены компьютеризированными системами управления с ПЛК, и характеризуются высоким качеством компонентов, обеспечивающим наилучшую производительность и максимальную надёжность.

В конструкции установки используются материалы высочайшего качества, способствующие достижению оптимального уровня гигиены, и отличающиеся высокой прочностью и лёгкостью очистки.

Установки проектируются с дружественным интерфейсом для операторов и в полном соответствии с требованиями по защите окружающей среды и созданию рабочей среды с низким шумовым уровнем.

Монтаж установки и её техническое обслуживание характеризуются лёгкостью и чёткостью выполняемых операций (простой монтаж, отличающийся лёгкостью позиционирования установки и подключением магистральных инженерных сетей.)

Установки отличаются компактностью конструкции и небольшими габаритами в сравнении с объёмом рабочего пространства. Основание сливного устройства изготовлено из нержавеющей стали, что обеспечивает более эффективное предотвращение протечек воды.

Моечная камера

Моечная камера целиком изготовлена из нержавеющей стали марки AISI 316. Форма камеры изогнута, что обеспечивает эффективный дренаж и лёгкую очистку.

На заключительном этапе отделки, внутренние поверхности камеры обрабатываются абразивной шкуркой типа «скотч-брайт» и подвергаются электролитической полировке для получения поверхности с шероховатостью менее 0,28 микрон, характеризующейся высокой устойчивостью к коррозионному воздействию.

Модели моечных камер серии KF и W оснащены галогеновыми лампами, которые расположены в верхней части камеры и герметично закрыты жаропрочным и кислотоупорным стеклом.

Конструкция

Все внутренние детали имеют идеально закругленные края.

Рама, передние, боковые и задние панели изготовлены из нержавеющей стали. Все регулирующие клапаны, гидравлические контуры и трубопроводы также изготовлены из нержавеющей стали.

Конструкция двери, её перемещение и герметизация

Установки укомплектованы дверями, изготовленными из термостойкого закалённого стекла, заключённого в раму из нержавеющей стали марки AISI 316, что обеспечивает возможность визуального контроля над процессом мойки. Двери автоматически перемещаются по вертикали (тип SV) с помощью пневматического или механического устройства, управляемого с помощью сенсорного экрана. Вариант исполнения с двумя дверями предусматривает наличие предохранительного замка, предотвращающего одновременное открытие обеих дверей, во избежание перекрёстного загрязнения.

Двери оснащены уплотнениями, обеспечивающими их идеальное прилегание на всём протяжении рабочего цикла.

Варианты исполнения с одной дверью (1P) и двумя дверями (2P) могут удовлетворить любые требования, предъявляемые к оборудованию ЦСО.

Корпус трубопроводы гидравлической системы

В корпус установки вмонтированы моечная камера и её компоненты. Передние и боковые панели изготовлены из нержавеющей стали.

Температура на внешней поверхности панелей не превышает 55°C, что предотвращает потерю тепла из рабочего пространства камеры. Передние панели для обеих сторон установки («грязной» и «чистой») крепятся на петлях и запираются специальным ключом.

Трубопроводы гидравлической системы

Трубопроводы гидравлической системы и их компоненты изготавливаются из специальной нержавеющей стали марки AISI 316.

Трубопроводы маркированы цветом, характерным для той жидкости. Которая по нним течёт. Все питающие и сливные магистрали соединены гибкими шлангами, изготовленными из нержавеющей стали.

Подключение трубопроводов гидравлической системы

Мойка должна быть подключена к трубопроводам с холодной, горячей и очищенной водой, так, как предварительная подготовка воды уменьшает общую продолжительность.

цикла и, в то же время, способствует эффективному удалению остатков грязи и нечистот без причинения вреда предметам, загружаемым в мойку, за счёт снижения расхода воды и напора водяной струи.

Мойка оснащена предохранительным устройством для контроля уровня воды в моечной камере, которая также управляет автоматической подачей воды. Это необходимо для подачи оптимального объёма воды, необходимой для надлежащего функционирования вращающихся разбрызгивающих насадок. Все разъёмы для подключения к трубопроводам с холодной, горячей и очищенной водой оснащены электромагнитными или пневматическими клапанами управления.

Все разъёмы для подключения к трубопроводам с водой и главный сток дренажной системы защищены фильтрами для воды, изготовленными из нержавеющей стали. Все трубопроводы с холодной, горячей и очищенной водой монтируются независимо друг от друга и оснащаются специальными устройствами, предотвращающими возникновение какого-либо обратного выброса воды в основную магистраль водоснабжения, что позволяет предотвратить перекрёстное загрязнение. Вся гидравлическая цепь оснащена дренажными точками для обеспечения эффективной, безопасной и надёжной подачи воды.

Техническое обслуживание

Благодаря хорошо продуманному расположению компонентов, значительно облегчён доступ для технического обслуживания узлов и деталей установки, что упрощает саму процедуру технического обслуживания. Все основные и активно эксплуатируемые компоненты могут обслуживаться с передней стороны установки.

Загрузка

Загрузка моечно-дезинфекционной установки может быть выполнена с передней её стороны, с помощью внешней тележки на колёсиках, специально разработанной для этой цели.

Решётчатые корзины тележки оснащены специальными разъёмами, обеспечивающими их лёгкую и плавную фиксацию при поступлении внутрь камеры.

Циркуляционные водяные насосы

Показатели максимальной производительности водяного насоса определяют качество работы любой моечно-дезинфекционной установки. Водяной насос моечно-дезинфекционной установки серии M характеризуется высокой производительностью, составляющей 600 л/ минуту, а также возможностью верхнего и нижнего подключения к внутренним разъёмам для промывания содержимого решётчатых корзин, что обеспечивает эффективную работу водяного насоса, и, в конечном итоге, эффективную мойку и дезинфекцию.

Дозирующие насосы и дозирование химических реагентов

Дозирующие насосы используются для добавления химикалий во время осуществления цикла. Дозирующие насосы могут быть заранее настроены на применение различных химических веществ в условиях открытой системы, с использованием проверенных химических реагентов.

Установки серии M оснащены двумя дозирующими насосами, а установки серии KF - четырьмя дозирующими насосами.

Также возможно оснащение установок дополнительными дозирующими насосами.

Контейнеры с химическими реагентами могут устанавливаться внутри моечной установки, или она может напрямую соединяться с централизованной системой обеспечения химикалиями. Каждый контейнер оснащён датчиком для определения минимально допустимого уровня химического реагента, который подаёт сигналы тревоги в тех случаях, когда контейнер скоро опустеет или в нём остался объём химического реагента, недостаточный для использования в течение выбранного цикла.

Оборудование для сушки

В фазу сушки удаляется весь конденсат и водяной пар из моечной камеры, а сама загрузка эффективно высушивается внутри камеры.

Модуль сушки состоит из фильтра предварительной очистки и высокоэффективного фильтра с размером пор 0,2 микрон, вентилятора и нагревателя воздуха, осуществляющих подачу стерильного горячего воздуха. Все модули укомплектованы средствами защиты от перегрева, и обеспечивают эффективную сушку в короткие сроки.

Широкий ассортимент моечно-дезинфекционных установок характеризуется наличием различных предварительно программируемых циклов мойки и термической или термохимической дезинфекции, а также наличием программируемых циклов и дружественного интерактивного сенсорного дисплея.

Панель управления на стороне загрузки

Панель управления состоит из следующих компонентов:

  • сенсорный экран;
  • термопринтер;
  • кнопки для закрытия и открытия двери;
  • аварийная кнопка;
  • кнопка аварийной остановки;
  • переключатель ON/OFF («ВКЛЮЧЕНО/ ВЫКЛЮЧЕНО») для включения и выключения установки.

Панель управления на стороне загрузки (вариант исполнения 2p - с двумя дверями)

Панель управления на «чистой» стороне состоит из следующих компонентов:

  • кнопки для закрытия и открытия двери;
  • аварийная кнопка;
  • кнопка аварийной остановки;
  • индикаторы состояния процесса и подачи сигналов.

Интерактивный сенсорная панель/ дисплей

На сенсорной панели/дисплее с сенсорным экраном имеются разные страницы управления и отображения, предназначенные для разных целей:

  • Главное меню.
  • Библиотека циклов.
  • Отображение параметров цикла.
  • Данные, касающиеся функционирования установки (код оператора, серия и т. д.).
  • Общая готовность установки к началу цикла.
  • Управление процессами.
  • Плановое профилактическое техническое обслуживание.
  • Инструкции по обслуживанию и устранение неполадок.
  • Индикация сигнала тревоги и хронология подачи сигналов.
  • Дата и время проверки.
  • Отображение физических параметров (температуры и давления).
  • Сведения о состоянии установки (состояние дверей, температура и т. д.).
  • Контроль уровня доступа оператора с настраиваемым уровнем доступа.
  • Страницы данных последовательного выполнения установленного режима цикла.
  • Калибровка и технические страницы (защищено паролем).
  • Программирование новых циклов или модификация стандартного цикла (защищено паролем).
  • Выбор способа нагревания.
  • Ручной переход к следующему этапу.

Можно предварительно выбирать язык сенсорного экрана для установок различного назначения.

Циклы мойки и дезинфекции

Предварительно запрограммированные циклы:

  1. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (BGa).
  2. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (n.V.).
  3. Цикл мойки и термической дезинфекции инструментов при температуре 93°C в течение 10 минут (S.V.).
  4. Цикл мойки и термической дезинфекции микроинструментов при температуре 93°C в течение 10 минут.
  5. Цикл мойки и термической дезинфекции инструментов, используемых для проведения анестезиологических процедур, при температуре 65°C.
  6. Цикл мойки и термической дезинфекции обуви при температуре 65°C.
  7. Цикл мойки и термической дезинфекции контейнеров при температуре 93°C в течение 10 минут (BGa).
  8. Цикл мойки и термической дезинфекции контейнеров при температуре 93°C в течение 10 минут (n.V.).
  9. 15 циклов, программируемых по желанию заказчика (с открытыми параметрами).
  10. Цикл промывания и дезинфекции системы внутренних трубопроводов и процедура самоочистки.

Встроенный принтер

Термопринтер предназначен для документирования параметров и сообщений, в том числе, о выполнении цикла.

Данные, указанные на распечатке, включают количество циклов, параметры основного процесса и конечного этапа, каждое изменение последующего этапа, дату, время, результат проведения цикла, код оператора, код загружаемой серии и т.п. Кроме того, в процессе самосертификации регистрируется порядковый номер цикла нарастающим итогом. В принтере используются рулоны бумаги со следующими размерами: диаметр 50 мм, ширина 48 мм, которые повсеместно имеются в продаже.

Конденсатор (по дополнительному заказу)

Во время фазы дренажа, прежде, чем воздух попадет в камеру, будет активирован теплообменник для осушения воздуха.

Охлаждающее устройство, работающее в режиме закрытой циркуляции, осуществляет конденсацию пара, поступающего из моечной камеры, непосредственно в главную сливную трубу дренажного устройства. Наличие конденсатора устраняет потребность в вентиляции или в выпускном патрубке.

Сертификаты качества и безопасности

Моечно-дезинфекционные установки производства компании CISA соответствуют требованиям стандартов ISO EN 15883-1 и ISO EN15883-2, а также применимых стандартов, включая ISO EN 61010-1, ISOEN 61010-2-041 и ISOEN 60204-1. Установки также маркируются знаком CE, указывающим на соответствие требованиям Директивы 93/42/ЕЭС «Об устройствах медицинского назначения».

Использование моечно-дезинфекционных установок для обработки молочных бутылочек

Моечно-дезинфекционные установки серии M и KF могут быть использованы для обработки молочных бутылочек. С этой целью используются решётчатые корзины, специально разработанные для размещения молочных бутылочек различных размеров и форм. Размеры этих корзин зависят от выбранной модели установки. Моечно-дезинфекционные установки производства компании CISA, используемые для обработки молочных бутылочек, обеспечивают полную безопасность для новорождённых и детей. Такая установка может быть смонтирована, например, в чистом подсобном помещении или в помещении, предназначенном для приготовления молока и молочных продуктов.

Оборудование для загрузки и выгрузки в установках серии M

Решётчатые корзины модели CO: CO-10 и CO-15.

Решётчатые корзины модели ZO: ZO-10 и ZO-15.

Решётчатые корзины модели AN: AN-10 и AN-15.

Решётчатые корзины модели ST: ST-8 (8 лотков, соответствующих стандарту DIN), ST-10 (10 лотков, соответствующих стандарту DIN), ST-12 (12 лотков, соответствующих стандарту DIN), ST-8 (8 лотков, соответствующих стандарту DIN), ST-15 (15 лотков, соответствующих стандарту DIN).

Решётчатые корзины модели MIC: MIC-10 и MIC-15.

Решётчатые корзины модели BI.

Тележка на колёсиках, предназначенная для загрузки/ выгрузки, с фиксированной высотой.

Тележка на колёсиках, предназначенная для загрузки/ выгрузки, с регулируемой высотой.

Модель

104

Максимальное количество решётчатых корзин (соответствующих стандарту DIN)

10

Вместимость (литры)

225

Размеры камеры (ширина × высота × длина)

550 × 660 × 620

Общие размеры установки (ширина × высота × длина)

780 × 2000 × 842

Варианты исполнения моечно-дезинфекционных установок серий kf и m, предназначенных для использования в ЦСО

Автоматизация

Моечно-дезинфекционные установки производства компании CISA могут быть оснащены

автоматическими системами загрузки и выгрузки для сокращения время простоя уустановки. Разделение этапов загрузки и выгрузки повышает уровень безопасности для персонала за счёт сокращения возможного контакта оператора с загрязнёнными предметами.

Водоочистное оборудование

Система подачи очищенной воды для мойки, дезинфекции и ополаскивания может быть дополнительно оснащена водоочистным оборудованием, обеспечивающим, в соответствии с рекомендациями, подачу обессоленной воды на этапе заключительного ополаскивания. Выбор режима очистки воды должен быть сделан с учётом качества воды на месте размещения установки; возможно, потребуется дополнительное оснащение опреснителями воды, системами обратного осмоса, ионообменными установками и т.п.

Предварительный нагрев воды

В целях сокращения времени обработки, перед подачей воды в моечную камеру, воду предварительно нагревают в водогрейном котле, изготовленном из нержавеющей стали марки AISI 316L.

Воздушные компрессоры

Сжатый воздух необходим для работы пневматических клапанов и, реже, для перемещения двери. Воздушный компрессор по дополнительному заказу может быть оснащён устройством, снижающим уровень шума при работе.

Подключение к внешним паропроводам

По дополнительному заказу могут быть поставлены комплекты для подключения к внешним паропроводам. Параметры подачи пара, такие, как качество и давление пара, а также способы нагрева пара, либо путём подключения установки к централизованной больничной сети, либо с помощью встроенного парогенератора (способы V и EV) могут быть установлены заранее, по индивидуальному требованию заказчика.

Централизованная система дозирования химических реагентов

Система централизованного обеспечения химическими реагентами позволит избежать оснащения установки контейнерами с химическими реагентами и частой замены их содержимого, поэтому такую систему рекомендуется использовать там, где имеется большое количество установок.

Система состоит из специальных резервуаров, предназначенных для наружного хранения, и соединённых с системой насосов и трубопроводов внутри установки.

Программное обеспечение для работы в компьютерной сети и для системы управления

Моечно-дезинфекционные установки производства компании CISA могут подключаться к компьютеризированной системе управления и/ или к системе управления стерилизатором.

Стерилизаторы могут дополнительно оснащаться нашей запатентованной системой внешнего контроля и сетевого взаимодействия (NCS), которая обеспечивает возможность централизованного контроля данных, архивирования и отчётности с помощью ETHERNET-подключения для передачи данных в режиме реального времени.

NCS: система централизованного контроля данных, архивирования и отчётности с использованием интерфейса данных в режиме реального времени.

ITINERIS: система управления ЦСО и система отслеживания инструментов.

RMS: система дистанционного технического обслуживания для обеспечения внешнего технического обслуживания. Обеспечение регистрация и интерфейс.

Е-Бокс и чёрный ящик

Чёрный ящик представляет собой устройство, которое может быть установлено в стерилизаторе в качестве коммуникационного распределительного устройства, а также в качестве системы хранения данных.

Чёрный ящик обеспечивает возможность стыковки различных средств связи и восстановления системы.

Моечно-дезинфекционные установки серии w (очень большого размера, предназначенные для обработки тележек-каталок, пружинных сеток больничных кроватей, операционных столов и крупных предметов).

Моечно-дезинфекционные установки, предназначенные для мойки и дезинфекции крупных устройств и предметов медицинского назначения, устанавливаемые либо в ЦСО, либо в операционных залах или вспомогательных больничных помещениях.

Выбор модели зависит от планируемого предназначения и места размещения установки.

Выбранная модель может также оснащаться всеми необходимыми принадлежностями для оптимальной загрузки и функционирования.

Параметры обработки устройств и предметов медицинского назначения в моечно-дезинфекционных установках производства компании CISA зависят от рекомендаций изготовителя устройств медицинского назначения по их безопасной обработке, которая не должна влиять на производительность установки (в основном, когда имеются какие-то электронные детали и блоки управления), при обязательном соблюдения процедур, рекомендованных изготовителем для применения в процессе мойки и дезинфекции производимых им устройств.

Необходимость мойки и дезинфекции некоторых устройств медицинского назначения усиливается в связи с повышением частоты случаев инфицирования таких устройств, и это должно учитываться конечным пользователем при выборе соответствующего устройства медицинского назначения.

Конструкция

Все внутренние детали имеют идеально закругленные края.

Рама, передние, боковые и задние панели изготовлены из нержавеющей стали. Все регулирующие клапаны, гидравлические контуры и трубопроводы также изготовлены из нержавеющей стали.

Техническое обслуживание

Благодаря хорошо продуманному расположению компонентов, значительно облегчён доступ для технического обслуживания узлов и деталей установки, что упрощает саму процедуру технического обслуживания. Все основные и активно эксплуатируемые компоненты могут обслуживаться с передней стороны установки.

Линейка моделей P-M 104RB

Отдел разработки оборудования компании CISA, основываясь на более, чем 65-летнем опыте технологических разработок, создал и представил новую линейку моделей моечно-дезинфекционных установок, оснащённых двумя дверями и предназначенными специально для работы в ЦСО.

В создание этих новых моечно-дезинфекционных установок внесли свой вклад специалисты отдела производства и сотрудники отдела клиентского обслуживания компании CISA.

В настоящее время, после завершения комплексных исследований, компания CISAможет предложить новые разработки моечно-дезинфекционных установок, предназначенные для особо требовательных пользователей.

Новая линейка моделей моечно-дезинфекционных установок базируется на четырёх основных принципах: небольшие размеры, умная экономия, интеллектуальная сушка, а также лёгкая очистка и простота обслуживания.

Небольшие размеры и высокая производительность

Одним из основных принципов, используемых специалистами компании CISA при разработке новых моделей моечно-дезинфекционных установок, является последовательное уменьшение габаритов без ущерба для ранее достигнутого высокого уровня производительности (возможность размещения от 8 до 12 решётчатых корзин, соответствующих стандарту DIN).

Монтаж этих установок может осуществляться по принципу «бок-о-бок», поскольку они не требуют дополнительного пространства между собой.

Это также позволяет сократить и оптимизировать пространственную зону, выделенную в ЦСО для размещения моечного оборудования.

Умная экономия времени, электроэнергии и воды

Время простоя установки сократилось благодаря новому поколению программ SMART. Это вторая главная цель, которая была достигнута компанией CISA, и которую она предлагает сегодня своим клиентам. Новый, профессионально разработанный дизайн не только самой установки, но также оборудования для мойки и дезинфекции способствует увеличению продолжительности эксплуатационного времени.

Новое оборудование для мойки создано с помощью инновационных технологий, которые обеспечивают экономию, примерно, 50 % времени и до 25 % расхода воды (в сравнении с традиционной программой), в зависимости от вида используемой SMART-программы, и без ущерба для традиционно высокоэффективных и качественных результатов мойки.

Интеллектуальная сушка

Интеллектуальная система сушки характеризуется высоким давлением воздушной струи и автоматической регулировкой температуры сушки, в соответствии с выбранным циклом.

Благодаря специально разработанным формам коромысла-разбрызгивателя и диффузоров, воздушный поток равномерно распределяется по всему объёму загрузки с инструментами и всему объёму камеры.

Концепция лёгкой очистки и простоты обслуживания

С самого начала своей деятельности, компания CISA всегда уделяет особое внимание тому, чтобы упростить все периодически проводимые и повторяющиеся мероприятия, такие, как ежедневное техническое обслуживание и очистка установки.

По этим причинам, новое поколение моечных установок характеризуется наличием внутренних поверхностей с закруглёнными углами и гладкими панелями, а также изготовленными из нержавеющей стали деталями, которые контактируют с водой, как например, коромысла-разбрызгиватели и фильтры, которые легко извлекаются, очищаются и проверяются.

Это особое внимание к санитарно-гигиеническому состоянию деталей даёт возможность пользователю быстро очищать установку, предотвращая риск инфицирования и размножения бактерий.

Сильные стороны

Новые моечно-дезинфекционные установки, предназначенные для работы в ЦСО, обеспечивают оптимальную производительность и максимальную надёжность.

Они характеризуются простотой эксплуатации, а также наличием цветного сенсорного экрана с графическим отображением и пульта управления с интуитивно понятным интерфейсом.

Экран с дружественнмй интерфейсом пользователя, встроенный в стеклянную панель, отображает все соответствующие параметры установки и обеспечивает высокий уровень чистоты.

Система с двумя разбрызгивателями воды

Передовые технические решения, разработанные специально для обеспечения высокой производительности моечной камеры. Система с двумя разбрызгивателями позволяет направлять струю воды на все углы моечной камеры.

Эта система гарантирует, что весь объём загрузки будет промыт водой, то есть, всё содержимое моечной камеры будет тщательно промыто.

Коромыслам-разбрызгивателям придана идеальная форма, обеспечивающая точное направление водяных струй, что способствует исключительно высокому качеству мойки и значительному снижению уровня шума.

Система с двумя разбрызгивателями совмещена с двумя насосами высокой мощности, подающими воду в моечную камеру: основной насос обеспечивает подачу воды на решётчатые корзины и полые инструменты, а вспомогательный насос обеспечивает подачу воды непосредственно в моечную камеру.

Эргономичность

Крупные установки в компании CISA всегда разрабатывались с особым вниманием к эргономике. Пытаясь свести к минимуму утомляемость оператора при осуществлении загрузки и выгрузки, дизайнеры CISA разработали специальные комплектующие, такие как ручные и автоматические транспортные системы, обеспечивающие перемещение только решётчатых корзин вместо тяжёлых корзин со сплошной поверхностью.

Кроме того, в «грязные» зоны каждой установки встроены отсеки для моющего средства, и это простое решение обеспечивает надёжное хранение резервуаров с моющим средством, а также способствует поддержанию в чистоте поверхности вокруг моечной камеры.

Безопасность и передовые технологии

Весь ассортимент моечно-дезинфекционных установок производства компании CISAсоответствует применимым европейским стандартам.

Строгое соблюдение этих стандартов требует использования новейших технологий.

Так, выполнение требований стандарта EN ISO15883 обеспечивает воспроизводимость параметров циклов, точный контроль температуры, равномерное распределение тепла в моечной камере, оснащение системой обнаружения пены, системой контроля над ополаскиванием, системой контроля над функционированием коромысел-разбрызгивателей и определения минимально допустимого остатка воды в конце цикла.

Прослеживаемость и дистанционное подключение

В соответствии с требованиями стандарта EN ISO15883, в памяти моечно-дезинфекционных установок должны храниться все данные, касающиеся циклов мойки.

Именно поэтому все установки производства компании CISA оснащены внутренними запоминающими устройствами, обеспечивающими сбор и хранение всех соответствующих данных установки.

Благодаря использованию самых современных технологий, обрабатываемые загрузки могут быть зарегистрированы с помощью считывателей штрих-кодов, вместе с конкретными программами мойки и дезинфекции. Во второй раз, данные цикла можно распечатать или напрямую загрузить на флешку через USB-порт.

Кроме того, можно подключить установку к сети Ethernet и соединить её с наиболее распространённым программным обеспечением по прослеживаемости, с целью комплексного и эффективного отслеживания всех параметров стерилизации.

Характеристики
ПроизводительCISA
Этапы работы с заказчиками
  • обращение в компанию
    Вы обращаетесь в компанию
  • формируем предложение
    Мы формируем предложение (КП), направляем вам договор с условиями сотрудничества
  • резервация продукции
    Продукция резервируется
  • рассчет
    Происходит расчет
  • поставка оборудования
    Осуществляется поставка оборудования
  • установка и настройка
    Выполняется установка и настройка
  • обучение персонала
    Обучаем ваш персонал работе с техникой
  • гарантийное и сервисное обслуживание
    Предоставляем гарантийное и сервисное обслуживание
Почему следует купить товар именно у нас:
  • гарантия от подделок
    ГАРАНТИЯ ОТ ПОДДЕЛОК
    100% оригинальная продукция
  • лучшее качество
    КАЧЕСТВО
    у нас только
    европейское,
    лучшее качество!
  • гарантии от производителя
    ГАРАНТИИ
    от производителя
    на всё
    оборудование!
  • доставка по всей территории России и СНГ
    ДОСТАВКА
    по всей
    территории
    России и СНГ!
  • сервис на высшем уровне
    СЕРВИС
    на высшем
    уровне, в любом
    регионе России и СНГ!
  • резервация товара
    РЕЗЕРВАЦИЯ
    ТОВАРА
    безопасная авторизация
